مبدل 2 کانال سیستم سنتی به هوشمند اشنایدرMTN6002-0002S

معرفی رابط شستی 2 کانال KNX اشنایدر

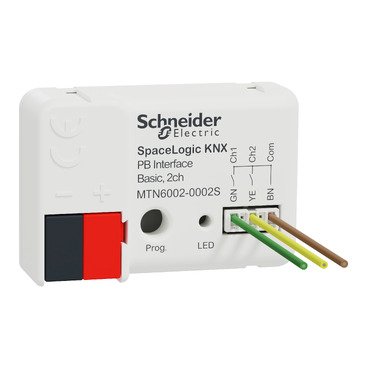

Schneider Electric SpaceLogic KNX Secure Pushbutton Interface – 2 Channel (MTN6002-0002S)

رابط شستی KNX اشنایدر یک ماژول کوچک اما بسیار کاربردی در پروژه‌های هوشمندسازی ساختمان است که امکان تبدیل کلیدها و کنتاکت‌های معمولی به فرمان‌های هوشمند KNX را فراهم می‌کند. این تجهیز معمولاً زمانی استفاده می‌شود که بخواهیم بدون تعویض کلیدهای سنتی، آن‌ها را وارد سیستم هوشمند کنیم یا ورودی‌های خاصی مثل سنسورهای خشک (Dry Contact) را به KNX متصل کنیم.

معرفی کلی محصول

ماژول Pushbutton Interface Basic از سری SpaceLogic به شما اجازه می‌دهد سیگنال فیزیکی یک کلید یا کنتاکت را به فرمان دیجیتال KNX تبدیل کنید. این دستگاه دارای دو کانال مستقل است که هرکدام در نرم‌افزار ETS قابل برنامه‌ریزی بوده و می‌توانند وظایف متفاوتی را در سیستم اجرا کنند.

تغذیه دستگاه مستقیماً از باس KNX انجام می‌شود و نیازی به منبع تغذیه جداگانه ندارد، بنابراین نصب آن سریع و کم‌هزینه خواهد بود.

کاربرد در پروژه‌های هوشمندسازی

در پروژه‌های واقعی، این ماژول معمولاً برای موارد زیر استفاده می‌شود:

• هوشمندسازی کلیدهای سنتی بدون تعویض قاب و مکانیزم

• اتصال شستی‌های معمولی به سیستم KNX

• دریافت فرمان از سنسور درب و پنجره (Reed Contact)

• اجرای سناریوهای روشنایی

• کنترل پرده و کرکره برقی

• ارسال فرمان دیمر یا صحنه نوری

• کنترل HVAC و ترموستات از طریق ورودی خارجی

هر کانال می‌تواند عملکردهایی مانند روشن/خاموش، دیمر، پرده، سناریو یا ارسال مقدار کنترلی را اجرا کند.

ویژگی‌های فنی مهم

• دارای 2 کانال مستقل قابل برنامه‌ریزی

• پشتیبانی از KNX Data Secure برای امنیت ارتباطات

• تغذیه مستقیم از باس KNX (بدون آداپتور جداگانه)

• قابلیت اتصال کنتاکت خشک، کلید یا سنسور

• امکان ارسال وضعیت ورودی پس از قطع و وصل باس

• خروجی LED جهت نمایش وضعیت

• مقاوم در برابر اتصال کوتاه و اضافه‌بار

• نصب توکار پشت کلید یا داخل قوطی

این ماژول با ولتاژ 21 تا 32 ولت DC روی باس KNX کار می‌کند و مصرف جریان آن حدود 4 تا 7 میلی‌آمپر است.

مزیت اصلی در طراحی پروژه

یکی از بزرگ‌ترین مزیت‌های این تجهیز، انعطاف بالا در بازسازی پروژه‌ها است. در بسیاری از پروژه‌های ویلایی یا اداری که کارفرما قصد تعویض کلیدها را ندارد، این ماژول پشت کلید نصب شده و همان کلید سنتی تبدیل به کنترلر هوشمند می‌شود.

به زبان ساده:
بدون تغییر ظاهر فضا → سیستم کاملاً هوشمند.

مشخصات فنی خلاصه

جمع‌بندی

رابط شستی 2 کانال اشنایدر یک راهکار حرفه‌ای برای زمانی است که نیاز دارید تجهیزات سنتی را وارد دنیای KNX کنید بدون اینکه هزینه یا تغییرات معماری زیادی ایجاد شود. اندازه کوچک، برنامه‌پذیری بالا و امنیت KNX Secure باعث شده این ماژول در پروژه‌های مسکونی، اداری و بازسازی بسیار پرکاربرد باشد.
