ماژول دالی پرو اشنایدر
- ماژول دالی پرو
- تک کانال
- قابلیت کنترل 64 درایو دالی
- پشتیبانی از KNX
- دسته بندی در 16 گروه

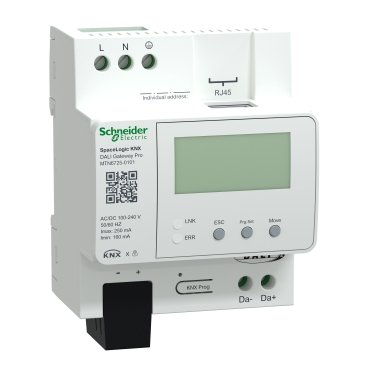

Schneider MTN6725‑0101 KNX‑DALI Gateway — ماژول DALI Pro برای KNX
ماژول DALI Gateway Pro از سری SpaceLogic KNX شرکت Schneider Electric یک پل ارتباطی قدرتمند بین شبکههای KNX و DALI-2 است که کنترل روشناییهای DALI را به شکلی حرفهای و انعطافپذیر در پروژههای اتوماسیون ساختمان فراهم میکند. این ماژول مخصوص فضاهای مسکونی، اداری و تجاری طراحی شده که نیاز به کنترل هوشمند سیستمهای روشنایی DALI از طریق KNX دارند.
کاربرد اصلی محصول
Gateway DALI Pro به عنوان رابطی بین دو استاندارد مهم در اتوماسیون ساختمان کار میکند:
✔️ ارتباط شبکه KNX با سیستم روشنایی DALI-2
✔️ کنترل، گروهبندی و مدیریت شروع، خاموشی، دیمرینگ و سناریوهای روشنایی
✔️ پشتیبانی از سنسورهای حرکت و نور DALI-2 و تجهیزاتی مانند چراغهای اضطراری
این ماژول به شما امکان میدهد تا بدون نیاز به تجهیزات واسط دیگر، روشناییهای DALI را مستقیماً از طریق KNX اداره کنید و کنترل کامل روی آن داشته باشید.
ویژگیهای کلیدی
🔹 پشتیبانی DALI-2 و Multi-Master Certified
این Gateway برای پروتکل DALI-2 طراحی شده و از حالت چند Master بهره میبرد — یعنی چند کنترلکننده میتوانند بهصورت همزمان با DALI کار کنند.
🔹 پشتیبانی از تا 64 Ballast / درایور DALI
میتوانید تا ۶۴ درایور روشنایی را کنترل کنید — چه برای وظایف دیمرینگ، روشن/خاموش یا سناریوهای گروهی.
🔹 تا 8 سنسور DALI-2 قابل اتصال
تا ۸ سنسور حرکت یا نور DALI-2 را میتوان به Gateway وصل کرد و رفتار روشنایی را بر اساس حضور یا نور محیط تنظیم کرد.
🔹 گروهبندی و کنترل دقیق
روشناییها میتوانند در ۱۶ گروه مشخص قرار گیرند، یا حتی بهصورت فردی کنترل شوند — مناسب برای پروژههای پیچیده با نیاز به کنترل جزءبهجزء روشنایی.
🔹 منبع تغذیه داخلی برای درایورها و سنسورها
این Gateway توان لازم برای Ballast و سنسورهای متصل را مستقیم تأمین میکند؛ تأمینبرق اضافه DALI لازم نیست.
🔹 پشتیبانی از چراغهای اضطراری و استاندارد EN 62386-202
قابلیت مدیریت روشناییهای اضطراری با باتریهای مستقل یا مرکزی از طریق همین Gateway فراهم است.
🔹 پیکربندی و مدیریت از طریق ETS و وبسرور
میتوانید راهاندازی، گروهبندی، و سناریوهای نور را با نرمافزار ETS (نسخه ۵ و بالاتر)، وبسرور داخلی محصول یا ابزارهای پیکربندی اختصاصی انجام دهید.
مزایای داشتن این Gateway در پروژه
✔️ یکپارچگی کامل KNX و DALI
بدون نیاز به گیتویهای پیچیده یا سیستمهای جانبی، روشناییهای DALI را از طریق KNX کنترل کنید.
✔️ مقیاسپذیری حرفهای
برای ساختمانهای بزرگ یا پروژههای روشنایی حرفهای تا ۶۴ درایور و سنسورهای هوشمند را بهصورت کامل مدیریت کنید.
✔️ پشتیبانی از سناریوهای هوشمند نور
میتوانید گروههای روشنایی را بر اساس سناریوهای مختلف اعمال کنید — مثلاً روشنایی اتوماتیک در حضور افراد، افزایش نور طبیعی روز، یا سناریوهای مختلف روشنایی شبانه.
✔️ طراحی استاندارد برای نصب DIN-Rail
محصول برای نصب در تابلو برقهای استاندارد طراحی شده و مناسب پروژههای مسکونی تا تجاری است.
مشخصات فنی مهم
| ویژگی | مقدار |
|---|---|
| پروتکلهای پشتیبانیشده | DALI-2, KNX (Longframe + Secure) |
| حداکثر تعداد Ballastها | 64 |
| حداکثر سنسورهای DALI-2 | 8 |
| گروهبندی DALI | تا 16 گروه |
| منبع تغذیه داخلی DALI | دارد (بدون نیاز به منبع تغذیه جداگانه) |
| نصب | روی ریل DIN (72 mm / 4-TE) |
| محیط عملیاتی | IP20, 100–240 V |
| کنترل از طریق | ETS5, Web Server, نرمافزار DCA |
جمعبندی
Schneider MTN6725‑0101 KNX‑DALI Gateway یک ماژول حرفهای و استاندارد DALI-2 برای شبکههای هوشمند KNX است که کنترل کامل روشناییهای DALI را در سطح گروهی و فردی فراهم میکند. این Gateway با پشتیبانی از Ballastها، سنسورها، چراغهای اضطراری و ابزارهای پیکربندی ETS یا وبسرور داخلی، راهحلی جامع و مقیاسپذیر برای مدیریت روشنایی هوشمند در پروژههای بزرگ و حرفهای است.
| ماژول دالی پرو اشنایدر | ماژول دالی پرو اشنایدر |
|---|---|
| سازگار با | DALI, KNX |
| نوع اتصال | KNX, با سیم |
