رله 8 کانال هوشمند روشنایی و پرده برقی مستر اشنایدر

معرفی رله ۸ کانال KNX Master از اشنایدر الکتریک

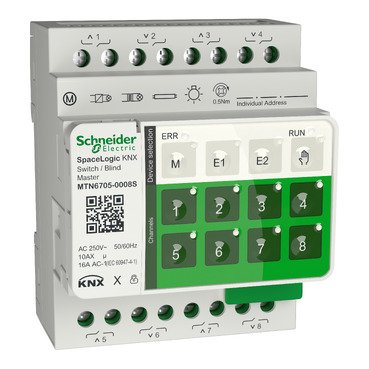

Schneider MTN6705-0008S KNX universal actuator یک رله/اکتوراتور ۸ کانال Master برای سیستم‌های هوشمند KNX از سری SpaceLogic است که امکان کنترل روشنایی، پرده‌ها و بارهای برقی مختلف را در یک ماژول جمع‌وجور فراهم می‌کند. این محصول مخصوص پروژه‌های حرفه‌ای ساختمان هوشمند طراحی شده تا کنترل مرکزی تجهیزات را با بالاترین کیفیت و انعطاف‌پذیری ارائه دهد.

کاربرد اصلی

این ماژول به عنوان کنترل‌کننده مرکزی (Master Actor) برای شبکه KNX عمل می‌کند و می‌تواند تا:

• ۸ بار الکتریکی مختلف را قطع و وصل کند

• حداکثر ۴ موتور پرده/کرکره را مستقیماً کنترل کند

• یا ترکیبی از بارهای روشنایی و موتورها را مدیریت نماید

این انعطاف باعث می‌شود این تجهیز برای خانه‌های هوشمند، دفاتر اداری، فروشگاه‌ها و فضاهای چندمنظوره به گزینه‌ای حرفه‌ای تبدیل شود.

ویژگی‌های کلیدی

✔️ پشتیبانی کامل KNX: به‌صورت مستقیم به باس KNX متصل می‌شود و با دیگر بخش‌های سیستم هوشمند به‌صورت یکپارچه کار می‌کند.
✔️ ۸ کانال خروجی: هر خروجی می‌تواند بارهای مختلف (تا 16 A) را کنترل کند.
✔️ کنترل روشنایی و پرده‌ها: این ماژول قابلیت عملکرد هم‌زمان به‌عنوان سوییچ و کنترل‌گر کرکره/پرده را دارد.
✔️ قابل توسعه: می‌توان با ماژول‌های توسعه (Extension) تا ۲۴ کانال خروجی ایجاد کرد—مناسب پروژه‌های بزرگ‌تر.
✔️ نصب استاندارد DIN-rail: بدنه جمع‌وجور و نصب آسان روی ریل DIN برای تابلو برق‌های حرفه‌ای.
✔️ نشانگر LED: برای نمایش وضعیت عملکرد و تشخیص سریع وضعیت خروجی‌ها.
✔️ محافظت IP20: مناسب برای نصب در داخل تابلوهای برق با استاندارد صنعتی.

عملکرد و مشخصات فنی

• ولتاژ کاری: 250 VAC، فرکانس 50–60 Hz

• حداکثر بار هر خروجی: تا 16 A برای بارهای مقاومتی مثل روشنایی یا بارهای مختلف الکتریکی

• توان بارهای روشنایی: تا حدود 2300 W برای لامپ‌های رشته‌ای/هالوژن و حدود 200 W برای LED

• لود موتور: تا 1000 VA برای هر خروجی در بارهای موتوری مثل پرده‌ها/کرکره‌ها

• مدیریت جریان لحظه‌ای (Inrush): تا 800 A برای بارهای القایی

• ابعاد: جمع‌وجور برای نصب روی ریل DIN با عرض حدود ۴ ماژول

چرا این رله انتخاب خوبی برای پروژه‌های KNX است؟

🔹 کنترل یکپارچه تجهیزات: با استفاده از این ماژول، می‌توان بخش‌های مختلف ساختمان (مثلاً روشنایی، پرده/کرکره، فن‌ها و…) را از طریق ETS به‌صورت هوشمند کنترل کرد.
🔹 انعطاف‌پذیری بالا: کانال‌ها می‌توانند به‌صورت روشنایی یا موتور پیکربندی شوند—برای طراحی سناریوهای پیچیده مناسب است.
🔹 قابلیت توسعه: با افزودن ماژول توسعه MTN6805-0008 می‌توان خروجی‌ها را افزایش داد و سیستم را برای پروژه‌های بزرگ‌تر ارتقا داد.
🔹 پشتیبانی از KNX Secure: نسخه S با پشتیبانی از امنیت داده در شبکه‌های امن KNX طراحی شده (بسته به تنظیمات ETS).
🔹 مناسب برای فضاهای حرفه‌ای: از ویلاها و خانه‌های هوشمند تا فضاهای تجاری و اداری که نیاز به کنترل متمرکز تجهیزات دارند.

جمع‌بندی

Schneider MTN6705-0008S KNX universal actuator یک ماژول اکتوراتور Master ۸ کانال حرفه‌ای برای سیستم‌های KNX است که با امکانات گسترده، طراحی استاندارد و عملکرد پایدار، کنترل روشنایی، پرده‌ها و بارها را در پروژه‌های هوشمند به‌صورت یکپارچه و قدرتمند فراهم می‌کند—انتخابی ایده‌آل برای طراحان و مهندسین اتوماسیون ساختمان.
