رله 8 کانال هوشمند روشنایی و پرده برقی اکستیشن اشنایدر
-
ولتاژ کاری: 250 VAC، فرکانس 50–60 Hz
-
حداکثر بار هر خروجی: تا 16 A برای بارهای مقاومتی مثل روشنایی یا بارهای مختلف الکتریکی
-
توان بارهای روشنایی: تا حدود 2300 W برای لامپهای رشتهای/هالوژن و حدود 200 W برای LED
-
لود موتور: تا 1000 VA برای هر خروجی در بارهای موتوری مثل پردهها/کرکرهها
-
مدیریت جریان لحظهای (Inrush): تا 800 A برای بارهای القایی
-
ابعاد: جمعوجور برای نصب روی ریل DIN با عرض حدود ۴ ماژول

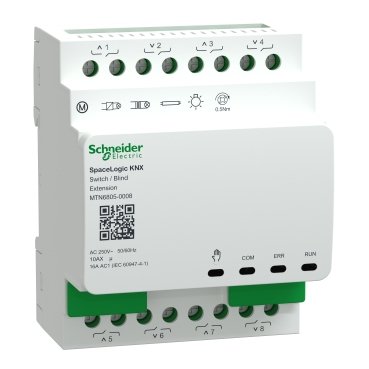

Schneider MTN6805‑0008 — رله اکستنشن ۸ کاناله KNX
رله اکستنشن MTN6805-0008 از سری SpaceLogic KNX شرکت Schneider Electric یک ماژول توسعهپذیر برای سیستمهای هوشمند مبتنی بر پروتکل KNX است که به شما امکان میدهد ظرفیت سوئیچینگ و کنترل بارها را در پروژههای هوشمندسازی افزایش دهید. این ماژول به عنوان افزونهی ماژول اصلی (Master) عمل میکند و با نصب آن میتوانید پروژههای بزرگتر و با نیازهای بیشتر را بدون پیچیدگی زیاد مدیریت کنید.
ویژگیهای کلیدی محصول
🔹 ۸ کانال خروجی قابل پیکربندی
هر یک از ۸ خروجی این اکستنشن را میتوانید بهصورت کانال سوئیچ (روشن/خاموش) یا کنترل پرده/کرکره (Blind) تنظیم کنید، که باعث میشود کنترل تجهیزات مختلف در ساختمان (لامپها، بارهای برقی، موتورها) بهراحتی ممکن شود.
🔹 سازگاری کامل با سیستم KNX
این ماژول بهصورت مستقیم با پروتکل استاندارد KNX کار میکند و باید به یک Master Actor مانند ماژولهای MTN6705-0008 یا مشابه متصل شود تا عملکرد توسعهیافته داشته باشد.
🔹 قابلیت توسعهی ماژولها
شما میتوانید تا دو اکستنشن MTN6805 را به یک Master متصل کنید — یعنی برای یک Master میتوانید حداکثر ۲۴ خروجی سوئیچ یا ۱۲ خروجی موتور کرکره داشته باشید.
🔹 عملکرد دستی و LED نمایش وضعیت
هر خروجی را میتوان مستقیم از روی ماژول هم بهصورت دستی کنترل کرد و LEDهای روی دستگاه وضعیت فعالیت را نشان میدهند، که در نصب و نگهداری بسیار کاربردی است.
🔹 طراحی مناسب ریل DIN
بدنهی این اکستنشن برای نصب استاندارد روی ریل DIN TH35 (حدود ۴ ماژول عرض) طراحی شده است، رنگ بدنه نیز خاکستری روشن برای سازگاری با تابلوهای برق صنعتی و خانگی میباشد.
چرا این اکستنشن برای پروژههای هوشمند مهم است؟
در پروژههای بزرگتر و حرفهای که تعداد زیادی تجهیزات مانند لامپها، موتورها، پردهها یا حتی بارهای برقی دارید، ظرفیت سوئیچینگ ماژولهای اصلی ممکن است کافی نباشد. اضافه کردن این اکستنشن به Master:
✔️ انعطافپذیری بیشتر: تعداد خروجیهای قابل کنترل را افزایش میدهد و به شما اجازه میدهد سناریوهای پیچیدهتر بسازید.
✔️ یکپارچگی با KNX: بدون نیاز به سیستمهای جانبی یا پروتکلهای دیگر، تمام تجهیزات در یک خط KNX مدیریت میشوند.
✔️ مناسب برای پروژههای حرفهای: مثل ساختمانهای مسکونی بزرگ، دفاتر اداری، مراکز تجاری یا فضاهای چندمنظوره که نیاز به تعداد زیاد خروجی دارند.
مشخصات فنی اصلی
| ویژگی | مشخصات |
|---|---|
| نوع محصول | اکستنشن رله سوئیچ/پرده KNX |
| مدل | MTN6805-0008 |
| تعداد خروجیها | ۸ کانال (قابل پیکربندی) |
| جریان خروجی هر کانال | تا 16 A (سوئیچینگ AC) |
| ولتاژ کاری | 250 V AC, 50-60 Hz |
| اندازه (عرض) | 4 ماژول DIN (≈72 mm) |
| نمایشگر وضعیت | LED دارد |
| IP درجه حفاظتی | IP20 |
| نصب | ریل DIN TH35 |
جمعبندی
اکستنشن MTN6805-0008 یک راهحل کارآمد و قابل توسعه برای افزایش کانالهای کنترل در سیستمهای هوشمند KNX است. اگر در پروژهی شما تعداد تجهیزات بیشتر از ظرفیت ماژول Master است، این اکستنشن بهراحتی و بدون پیچیدگی زیاد، کنترل و سوئیچینگ بیشتر را ممکن میکند.
| رله هوشمند 8 کانال روشنایی و پرده | رله هوشمند 8 کانال روشنایی و پرده اکستیشن |
|---|---|
| رنگ | سفید |
| سازگار با | KNX |
| توضیحات | قابلیت کنترل روشنایی و پرده برقی |
| نوع اتصال | KNX, باسیم |
