رله 16 کانال روشنایی و پرده برقی هوشمند ABB
- دارای 16 کانال خروجی
- رله داخلی 10 آمپر
- قابلیت کنترل روشنایی و پرده برقی
- قابلیت کنترل دستی
- قابلیت سناریو نویسی

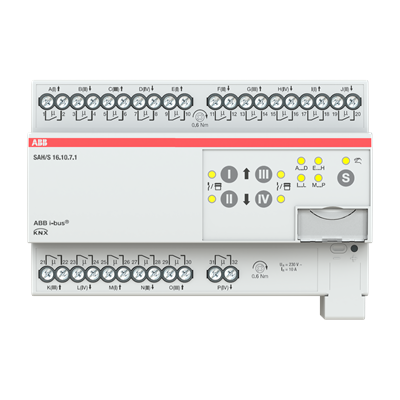

رله ۱۶ کانال KNX مدل ABB SAH/S16.10.7.1
اکچویتور سوئیچ حرفهای برای کنترل روشنایی و بارهای برقی
در پروژههای KNX، جایی که تعداد مدارهای روشنایی یا تجهیزات کنترلی زیاد میشود، استفاده از یک رله قدرتمند و قابلاعتماد اهمیت زیادی دارد. رله ۱۶ کانال KNX مدل SAH/S16.10.7.1 از برند ABB دقیقاً برای همین کاربرد طراحی شده؛ یک اکچویتور حرفهای که اجرای دستورات KNX را با دقت و پایداری بالا انجام میدهد.
این ماژول بهعنوان واسط بین فرمانهای هوشمند KNX و تجهیزات برقی ساختمان عمل میکند و امکان کنترل همزمان چندین مدار را از طریق یک تجهیز واحد فراهم میسازد.
این رله چه کاری انجام میدهد؟
رله SAH/S16.10.7.1 دارای ۱۶ خروجی مستقل است که هر کدام میتوانند بهصورت جداگانه برای روشن یا خاموش کردن تجهیزات مختلف مورد استفاده قرار بگیرند، از جمله:
-
روشنایی فضاهای مختلف
-
مدارهای برق خاص (پریزهای کنترلی، تجهیزات ثابت)
-
بارهای الکتریکی تحت ولتاژ ۲۳۰ ولت AC
هر کانال بهصورت مستقل در نرمافزار ETS برنامهریزی میشود و میتواند در سناریوهای مختلف هوشمند مشارکت داشته باشد.
ویژگیهای مهم رله ۱۶ کانال ABB
🔹 ۱۶ کانال خروجی مجزا
هر خروجی بهصورت کاملاً مستقل عمل میکند و این موضوع انعطافپذیری بالایی در طراحی سیستم روشنایی و برق ساختمان ایجاد میکند.
🔹 سازگار کامل با پروتکل KNX
این رله مستقیماً به باس KNX متصل میشود و بدون نیاز به تجهیزات واسط، فرمانها را از کلیدها، تاچ پنلها، سنسورها و سیستم مرکزی دریافت میکند.
🔹 مناسب بارهای ۲۳۰ ولت AC
خروجیها برای کنترل بارهای متداول ساختمانی طراحی شدهاند و در پروژههای مسکونی، اداری و تجاری عملکرد کاملاً پایدار دارند.
🔹 امکان کنترل دستی
روی بدنه دستگاه کلیدهای فیزیکی تعبیه شده که در زمان تست، راهاندازی یا عیبیابی، امکان قطع و وصل دستی هر کانال را فراهم میکند؛ ویژگیای که در تابلو برق بسیار کاربردی است.
🔹 نمایش وضعیت هر کانال
وجود LED مجزا برای هر خروجی باعث میشود وضعیت روشن یا خاموش بودن مدارها بهراحتی قابل تشخیص باشد و عیبیابی سریعتر انجام شود.
🔹 نصب روی ریل DIN
طراحی ماژولار و استاندارد این رله باعث میشود بهراحتی داخل تابلو برقهای KNX و روی ریل DIN نصب شود و نظم تابلو حفظ گردد.
کاربردهای رایج در پروژههای هوشمند
-
کنترل روشنایی چندین فضا از یک تابلو مرکزی
-
اجرای سناریوهای روشنایی (روز، شب، مهمانی، خروج از خانه)
-
استفاده در پروژههای مسکونی لوکس، ویلاها و واحدهای بزرگ
-
ساختمانهای اداری و تجاری با تعداد مدار بالا
در پروژههایی که تعداد خروجیها زیاد است، این رله باعث کاهش تعداد ماژولها، سادهتر شدن تابلو و مدیریت بهتر سیستم میشود.
چرا ABB SAH/S16.10.7.1 انتخاب خوبی است؟
-
کیفیت ساخت بالا و قابلاعتماد ABB
-
پایداری در عملکرد طولانیمدت
-
برنامهپذیری دقیق در ETS
-
مناسب پروژههای حرفهای KNX
-
کاهش پیچیدگی تابلو برق
جمعبندی
رله ۱۶ کانال KNX مدل SAH/S16.10.7.1 یک اکچویتور قدرتمند و کاربردی برای کنترل روشنایی و بارهای برقی در سیستمهای KNX است. اگر در پروژهای به تعداد خروجی بالا، عملکرد پایدار و برند معتبر نیاز دارید، این مدل یکی از انتخابهای مطمئن و حرفهای محسوب میشود.
| رله 16 کانال ABB هوشمند | رله 16 کانال ABB هوشمند |
|---|---|
| رنگ | سفید |
| سازگار با | KNX |
| نوع اتصال | کابل KNX |
