رله فن کوئل هوشمند تک کانال اشنایدر
- کنترل فن کوئل
- کنترل 3 دور فن
- پشتبانی از KNX
- MTN645094

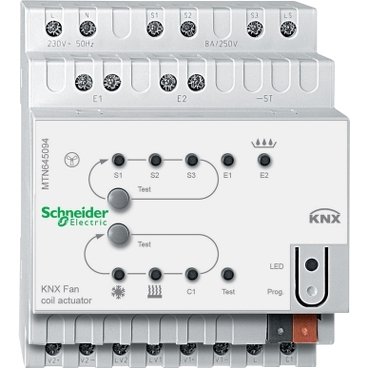

Schneider Electric MTN645094 KNX Fan Coil Actuator — کنترل فنکویل KNX
کنترلکننده فنکویل (Fan Coil Actuator) از سری SpaceLogic KNX شرکت معتبر Schneider Electric یک ماژول حرفهای برای مدیریت سیستمهای گرمایش، تهویه و سرمایش در ساختمانهای هوشمند است. این تجهیز با پشتیبانی کامل از پروتکل KNX بهصورت استاندارد روی ریل DIN نصب میشود و کنترل دقیق فنکویلها را با قابلیتهای گسترده فراهم میکند.
ویژگیهای کلیدی محصول
🔹 پشتیبانی KNX:
کاملاً سازگار با پروتکل جهانی KNX و قابل یکپارچگی با دیگر تجهیزات اتوماسیون ساختمان.
🔹 کنترل کامل فنکویلها:
این ماژول قادر است فنکویلهای 2-لوله و 4-لوله را کنترل کند و از فن با تا ۳ سرعت مختلف پشتیبانی نماید.
🔹 ۵ خروجی کنترل:
شامل ۳ خروجی شناور برای فنکویل و **۲ خروجی نیمهرسانا برای کنترل ولو/دیوایسهای دیگر (مثل شیرهای ۲۴V یا 230V) است.
🔹 ورودیهای باینری ایمن:
دارای دو ورودی شناور که میتوانند برای سنسور تماس پنجره یا تشخیص سطح آب کندانس استفاده شوند — این ورودیها باعث افزایش ایمنی و کنترل هوشمند میشوند.
🔹 نصب سریع و استاندارد:
طراحی برای نصب روی ریل DIN TH35 با عرض حدود ۴ ماژول (≈۷۲ mm) در تابلو برق.
🔹 نمایشگرهای وضعیت و کنترل دستی:
LEDهای وضعیت و امکانات کنترل دستی، بررسی و عیبیابی عملکرد دستگاه را بسیار آسان میکنند.
چگونه کار میکند؟
این اکچویتور به باس KNX وصل میشود و میتواند پیامهای کنترل فنکویل را از سنسورها، ترموستاتها یا پنلهای KNX دیگر دریافت کند. سپس با توجه به وضعیت سیستم، فنکویل را در حالتهای مختلف (سرعتهای مختلف، گرمایش/سرمایش و…) کنترل کند.
✔️ حالت خودکار: در حالت اتوماتیک سرعت فن با توجه به مقدار سیگنال کنترلی (مثلاً از ترموستات KNX) تنظیم میشود.
✔️ حالت دستی: امکان کنترل دستی فنها و وضعیت گرمایش/سرمایش نیز وجود دارد.
مزایای استفاده در پروژههای هوشمند
-
کنترل پیشرفته HVAC: با این ماژول میتوانید فنکویلها را دقیقتر از طریق سیستم KNX مدیریت کنید—مثلاً سرعت فنها، وضعیت گرمایش یا سرمایش، و واکنش به شرایط محیطی.
-
صرفهجویی انرژی: با کنترل دقیق سرعت فن و ولوها، مصرف انرژی بهینه شده و آسایش حرارتی افزایش مییابد.
-
یکپارچگی کامل با KNX: این اکچویتور بدون نیاز به گیتوی یا سیستمهای جانبی، بهصورت بومی در شبکه KNX کار میکند.
-
انعطافپذیری بالا: کنترل همزمان فن و شیرها باعث میشود تا در پروژههای بزرگ HVAC بهترین عملکرد را داشته باشد.
مشخصات فنی مهم
| ویژگی | مشخصات |
|---|---|
| پروتکل | KNX |
| منبع تغذیه | AC 230 V ±10 %، 50/60 Hz |
| مصرف انرژی | حداکثر ~3 VA |
| تعداد خروجیها | ۵ خروجی |
| ظرفیت سویچینگ فن | تا 8 A |
| ظرفیت سویچینگ ولو | حدود 0.5 A (24–230 V) |
| ورودیهای باینری | ۲ ورودی |
| ابعاد نصب | 4 ماژول DIN |
| درجه حفاظت | IP20 |
جمعبندی
Schneider Electric MTN645094 KNX Fan Coil Actuator یکی از راهحلهای حرفهای و استاندارد برای کنترل فنکویل در سیستمهای هوشمند KNX است. با امکانات گسترده مثل کنترل سرعت فن در چند سطح، مدیریت ولوهای گرمایش/سرمایش، ورودیهای ایمنی و نصب آسان روی ریل DIN، این ماژول به شما امکان میدهد آسایش حرارتی دقیقتر و مصرف انرژی بهینهتر را در ساختمانهای مسکونی، اداری و تجاری تجربه کنید.
| رله فن کوئل هوشمند اشنایدر | رله فن کوئل هوشمند اشنایدر |
|---|---|
| سازگار با | KNX |
| توضیحات | قابلیت کنترل فن کوئل |
| نوع اتصال | KNX, با سیم |
