اتصال دهنده خطوط KNX ABB

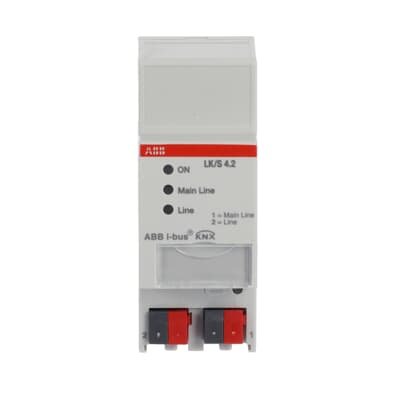

لاین کوپلر KNX — ABB LK/S 4.2

ابزاری ضروری برای گسترش و سازمان‌دهی شبکه KNX

در پروژه‌های بزرگ خانه‌ها و ساختمان‌های هوشمند با پروتکل KNX، گاهی لازم است شبکه BUS را به چند بخش تقسیم کرده و در عین حال ارتباط آن‌ها را برقرار نگه دارید. اینجا است که لاین کوپلر (Line Coupler) نقش خود را نشان می‌دهد: تجهیزی که دو بخش مختلف از شبکه KNX را به هم متصل و در عین حال ایزوله می‌کند تا اطلاعات و فرمان‌ها به شکل بهینه بین قسمت‌های مختلف منتقل شود.

 این تجهیز دقیقاً چه کاری انجام می‌دهد؟

لاین کوپلر KNX مدل LK/S 4.2 از ABB به‌عنوان یک «پل ارتباطی» بین بخش‌های مختلف شبکه KNX عمل می‌کند:

✔ ارتباط یک خط با خط اصلی (Main Line)
✔ یا ارتباط یک خط اصلی با یک زیرخط (Area Line)
✔ تامین جداشدگی (ایزولاسیون) الکتریکی بین خطوط
✔ و در صورت نیاز، افزایش پوشش شبکه (Repeater)
این کار باعث می‌شود که هر بخش از شبکه به صورت مستقل کار کند، در عین حال بتواند پیام‌ها و داده‌های ضروری را با بخش‌های دیگر به اشتراک بگذارد.

 چرا در پروژه‌ها به لاین کوپلر نیاز داریم؟

در سیستم KNX، وقتی تعداد تجهیزات زیاد می‌شود یا طول کابل‌ها افزایش می‌یابد، پیغام‌ها و ترافیک BUS ممکن است باعث اختلال یا کندی در پاسخ شود. اینجاست که لاین کوپلر وارد عمل می‌شود:

🌟 ایزولاسیون خطوط:
با قرار دادن کوپلر بین بخش‌های مختلف شبکه، بخش‌ها از نظر الکتریکی جدا می‌شوند و این باعث افزایش ثبات و سلامت کلی BUS می‌شود.

🌟 امکان توسعه شبکه:
وقتی یک پروژه بزرگ باشد یا نیاز به افزایش تعداد شِناسه‌ها باشد، می‌توانید از کوپلر برای تقسیم‌بندی هوشمند شبکه استفاده کنید و سرعت شبکه را حفظ کنید.

🌟 فیلتر کردن پیام‌ها:
در ETS می‌توانید تعیین کنید که پیام‌های خاصی بین خطوط رد و بدل شوند یا فیلتر شوند تا ترافیک بین خطوط کمتر و هدفمندتر شود، مخصوصاً برای گروه‌های اصلی ۱۴…۳۱.

🔧 ویژگی‌های اصلی ABB LK/S 4.2

• 📌 طراحی جمع‌وجور با پهنای فقط ۲ واحد ماژولی برای نصب در تابلو برق یا رک

• ⚡ ایزولاسیون الکتریکی واقعی بین بخش‌های شبکه KNX

• 🔄 قابلیت استفاده به‌عنوان Repeater برای تقویت سیگنال یا افزایش بُرد BUS

• 🔍 پشتیبانی از فیلتر پیام‌ها در ETS برای بهینه‌سازی ترافیک شبکه

• 🛡️ پردازش پیام‌های KNX Data Secure برای امنیت بیشتر اطلاعات

• 📊 پشتيبانی از پیام‌های فیزیکی، گروهی و Broadcast (ارسال به همه)

 چگونه در شبکه KNX استفاده می‌شود؟

لاین کوپلر LK/S 4.2 معمولاً در تابلو برق مرکزی یا قسمت‌های تقسیم شبکه نصب می‌شود و از آن برای کنترل بهتر جریان داده بین دو بخش شبکه استفاده می‌گردد. با اتصال مناسب، می‌توانید:

🔹 بخش‌های مختلف ساختمان را به صورت زیرشبکه‌های مجزا مدیریت کنید
🔹 پیام‌های غیرضروری را فیلتر کنید تا BUS سبک‌تر و سریع‌تر بماند
🔹 شبکه را در پروژه‌های بزرگ یا چندطبقه به شکل حرفه‌ای‌تر تقسیم کنید
🔹 طول کلی کابل‌کشی را بدون ایجاد اختلال افزایش دهید

 نمونه کاربردهای واقعی

📍 ساختمان‌های بزرگ اداری: وقتی تجهیزات زیادی در بخش‌های مختلف وجود دارد، لاین کوپلر کمک می‌کند هر طبقه یا بخش خودش را داشته باشد و در عین حال کل سیستم یکپارچگی خود را حفظ کند.

📍 خانه‌های هوشمند با بخش‌های متعدد: در ویلاهای فضای باز، سالن‌های متعدد یا خانه‌های چندبخشی، استفاده از کوپلر باعث می‌شود هر بخش مستقلاً پایدار باشد و فرمان‌ها با سرعت منتقل شوند.

📍 محیط‌های صنعتی یا تجاری: جایی که تقسیم‌بندی شبکه، فیلتر کردن پیام‌ها و مدیریت ترافیک BUS اهمیت زیادی دارد.

 جمع‌بندی

لاین کوپلر KNX مدل LK/S 4.2 از ABB یک تجهیز مهم زیرساختی برای شبکه‌های KNX است که به شما کمک می‌کند:

✔ شبکه را سازمان‌دهی و دسته‌بندی کنید
✔ بخش‌های BUS را از لحاظ الکتریکی جدا نگه دارید
✔ پیام‌ها و ترافیک شبکه را مدیریت بهینه کنید
✔ پیوستگی ارتباط بین خطوط مختلف را حفظ کنید
✔ شبکه را در پروژه‌های بزرگ گسترش دهید

این تجهیز مخصوص پروژه‌های حرفه‌ای یا پیشرفته است که نیاز به پایداری، سرعت و انعطاف شبکه دارد و به نصاب‌ها و مهندسان این امکان را می‌دهد تا شبکه را با دقت بیشتری طراحی و اجرا کنند.
